针对目前工业生产线自动化程度不断提高的现状，本文主要介绍了中达电通六轴数控系统和台达交流伺服在工业机械手臂上的技术应用，突出了中达电通数控系统自有的丰富功能，并配合台达伺服系统优异性能，能够为客户提供有价值的整合方案。



图一 先进的FMS柔性无人加工车间

随着工业生产线自动化程度的提高，并日趋向柔性化发展。工业机械手臂被越来越多的应用在涂漆、包装、焊接、装配等生产环节，来代替人工完成恶劣环境下的劳动。本案介绍了利用中达电通六轴数控系统的六轴联动和教导模式下自动生成NC程序等系统功能，配合台达ASDA系列交流伺服强健控制和内置的位置指令寄存器功能，来实现对六轴机械手臂的控制系统和自动生产线的技术改造。

一、技术要求和难点分析

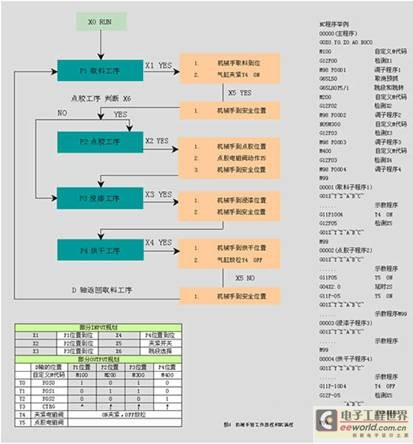

客户采购该六轴机械手臂，用于变压器生产流水线的点胶、浸漆和烘干工序。原型机为日本制造，因控制系统损坏无法修复，故提出改造要求，并且需要控制系统和伺服满足如下条件：测试完成后，激活“自动运行”功能，机械手臂便会按照程序中设定的速度正常运行。<BR>　　<BR>4.灵活的外部I/O控制和辅助机能的实现<BR>　　<BR>机械手臂的末端执行机构是由电磁阀控制气体驱动气动缸完成机械手指的夹紧和放松动作。<BR>　　<BR>对于中达电通六轴数控系统的灵活外部I/O控制，不但可以通过对数控系统内部的PLC程序编辑来完成，还能够通过在NC程序中直接插入适当的简易I/0控制指令来实现。<BR>　　<BR>如G11 P1＊＊＊指定OUTPUT＊＊＊ON，下“RESET”指令无效。G12 P＊＊＊等待INPUT＊＊＊ON，程序才执行下一节指令，等等，通过这些指令用户可以灵活的实现外部I/O控制。<BR>　　<BR>机械手臂工作流程和NC编程如图四：

图五

伺服系统的调节和指令平滑处理<BR><BR>　

　<BR>5.伺服系统的调节和指令平滑处理<BR>　　<BR>对于伺服控制系统，因为在机械设计上，机械手臂在机械设计上采用6自由度空间坐标系，因而在六轴同时运动过程中，机械负载的惯量会因为机械力臂不同的而会发生较大范围的变化，这就要求伺服系统具有优异稳定性，响应性和对负载变化自适应能力。<BR>　　<BR>通过台达-A系列伺服内置的“自动增益调节功能（PDFF强健式控制模式，参数2－32）”就能达到理想的调试效果，在此调节模式下，当负载的惯量在一定范围内任意变化时，伺服在1HZ的开回路增益能够保持稳定，频宽会随着负载惯量变化而做相应的调整，仍可以保持良好的相位边界，使得伺服的稳态追随误差不会随着负载惯量而有变化。

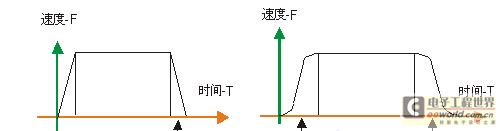

同时，对于机械手臂在运转时机械结构产生的冲击，（特别是D轴，因为采用内部指令来源），通过激活台达-A系列伺服内置的CURVE平滑功能（参数 1－34～1－36）来得到很好的解决。位置P-CURVE和速度S－CURVE平滑功能，可以对运动命令进行平滑处理，使得电机所产生的速度和加速度是连续的。可以很好的改善电机加减速的特性，在机械结构的运转上也更加平顺

四、结束语

基于以上架构的机械手控制方案具有控制精度高、系统稳定性高、用户操作灵活的优点，这也是中达数控系统和台达伺服独有的一个典型应用。<BR>　　<BR>利用中达六轴数控系统自有的一些丰富功能，配合台达伺服系统优异性能，可以被广泛应用于各种工业自动化领域，完全能够为客户提供更有价值、“量身定做”的整合方案。

　　
