子畅电机软启动器

一、软起动器的主要分类

1、根据电压分类：高压柔性启动器、低压柔性启动器；

2、根据介质分类：固态柔性启动器、液阻柔性启动器；

3、根据控制原理：电子式启动器、电磁式启动器；

4、根据运行方式：在线型柔性启动器、旁路型柔性启动器；

5、根据负载：标准型柔性启动器、重载型柔性启动器。

二、柔性起动器是如何实现轻载节能的？

笼型异步电机是感性负载，在运行中，定子线圈绕组中的电流滞后于电压。如电机工作电压不变，处于轻载时，功率因数低，处于重载时，功率因数高。软起动器能实现在轻载时，通过降低电机端电压，提高功率因数，减少电机的铜耗、铁耗，达到轻载节能的目的；负载重时，则提高电机端电压，确保电机正常运行。

三、柔性起动器适用于哪些场合？

原则上，笼型异步电动机凡不需要调速的各种应用场合都可适用。目前的应用范围是交流380V（也可660V），电机功率从几千瓦到800kW。 柔性起动器特别适用于各种泵类负载或风机类负载，需要柔性起动与柔性停车的场合。 同样对于变负载工况、电动机长期处于轻载运行，只有短时或瞬间处于重载场合，应用柔性起动器则具有轻载节能的效果。

变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备。其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。

柔性起动电机的好处

随着我国经济的发展，电机的应用越来越多，电机的起动方法也越来越受到人们的重视。一般而言，电机使用功率在超过30KW时就应该用电机软启动柜了，否则将严重影响电网其他设备的使用运行及对电机自身的损坏。

电机直接全压起动的危害性及电机软启动柜的好处

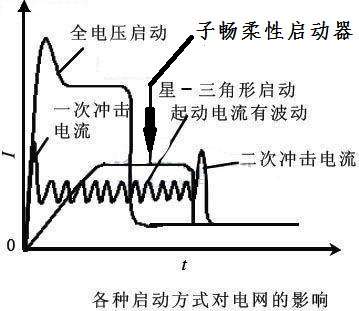

1、引起电网电压波动，影响同电网其它设备的运行

交流电动机在全压直接起动时，起动电流会达到额定电流的4~7倍，当电机的容量相对较大时，该起动电流会引起电网电压的急剧下降，影响同电网其它设备的正常运行。

电机用软启动柜时，起动电流一般为额定电流的2~3倍，电网电压波动率一般在10%以内，对其它设备的影响非常小。

2、对电网的影响

对电网的影响主要表现在两个方面：

①超大型电机直接起动的大电流对电网的冲击几乎类似于三相短路对电网的冲击，常常会引发功率振荡，使电网失去稳定。

②起动电流中含有大量的高次谐波，会与电网电路参数引起高频谐振，造成继电保护误动作、自动控制失灵等故障。

电机用柔性启动柜起动时起动电流大幅度降低，以上影响可完全免除。

3、伤害电机绝缘，降低电机寿命

①大电流产生的焦耳热反复作用于导线外绝缘，使绝缘加速老化、寿命降低。

②大电流产生的机械力使导线相互摩擦，降低绝缘寿命。

③高压开关合闸时触头的抖动现象会在电机定子绕组上产生操作过电压，有时会达到外加电压的5倍以上，这样高的过电压会对电机绝缘造成极大伤害。

电机用柔性启动柜时，最大电流降低一半左右，瞬间发热量仅为直起的1/4左右，绝缘寿命会大大延长；柔性起时电机端电压可以从零起调，可完全免除过电压伤害。

4、电动力对电机的伤害

大电流在电机定子线圈和转子鼠笼条上产生很大的冲击力，会造成夹紧松动、线圈变形、鼠笼条断裂等故障。

电机用柔性启动柜时，由于最大电流小，则冲击力大大减轻。

5、对机械设备的伤害

全压直接起动时的起动转矩大约为额定转矩的2倍，这么大的力矩突然加在静止的机械设备上，会加速齿轮磨损甚至打齿、加速皮带磨损甚至拉断皮带、加速风叶疲劳甚至折断风叶等等。

电机用柔性启动柜起动的转矩不会超过额定转矩，上述弊端可以完全克服。

空压机采用柔性启动的好处

1、减少维护

传统的星角启动方式在电机启动过程中，接触器吸合断开会通过很大的电流，造成接触器寿命减少。

采用柔性启动器控制机组主电机，通过可控硅SCR的门极触发控制电路的控制，控制或限制电机启动电流。

2、增加系统可靠性

传统星角启动方式，通过元件组合才能实现实现过载，欠载，相序保护，造成接线麻烦，故障率高。系统可靠性差。

总之，电机柔性启动，可使电机启动电流大幅度降低，避免电机启动时，启动电流过大对设备造成的冲击和损害；根据需求量，精确匹配出电机功率避免浪费；同时压力稳定可使用气设备生产工艺得到保证，十分有利于企业产品质量的控制。
